Dell網絡N4000系列
Dell Networking N4000系列10 GbE第3層交換機
利用10 GbE實現網絡現代化
借助支持多機箱鏈路聚合(MLAG)和12臺設備堆疊的10 GbE交換機，實現第3層聚合，進而升級園區網絡。
一、概述
升級您的網絡
N系列是一系列高能效而且經濟實惠的1 GbE和10 GbE交換機，可用于對網絡基礎架構進行擴展和現代化改造。借助N4000系列，您可以通過高性能且無阻塞的交換機，為您的現有園區網絡帶來10/40 GbE線速靈活性。該系列交換機具有以下特性：
? 使用MLAG，無需生成樹，即可實現多路徑無環路冗余，從而實現全面的帶寬利用率和高可用性
? 提供與Cisco快速按VLAN生成樹(RPVST+)1和使用Cisco發現協議(CDP)的設備之間的接口，可進一步提升互操作性
? 通過將使用最新開放式標準協議的產品結合在一起，在您的網絡中提供更靈活的選擇
? 采用先進的IPv4和IPv6第3層路由，具有安全性和可擴展性
? 針對DCB提供融合網絡支持，包括優先級流量控制(802.1Qbb)、ETS (802.1Qaz)、DCBx和iSCSI TLV支持。
? 采用Dell EqualLogic iSCSI存儲陣列和單命令式iSCSI設置的即插即用配置減輕了多步配置的麻煩，并減少了可能出現的配置錯誤
? 包括OpenFlow 1.3支持，可與行業標準OpenFlow控制器進行互操作。
專為提高效率而設計
N4000系列采用新風技術，可在最高113 °F (45 °C)的溫度下運行，有助于減少冷卻成本，進而幫助降低運營成本。具有多種可提高整體效率的特性，其中包括：

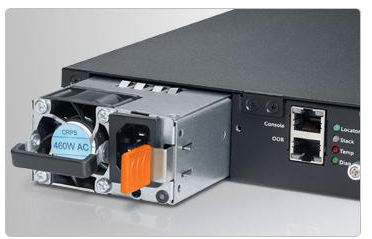

? 經過80PLUS認證的雙熱插拔高能效內置電源
? 冗余變速散熱風扇
? 高能效以太網和低功耗PHY，有助于降低非活動端口和空閑鏈路的能耗
功能集可簡化管理
Dell Networking N4000系列便于部署，具有出色的互操作性，網絡管理員只需較短的學習時間即可快速上手。單個操您可以借助功能集，跨所有N系列產品維護配置一致性，這些功能包括：
? 通用的命令行界面(CLI)和圖形用戶界面(GUI)，這些界面使用一種常見的命令語言，有經驗的網絡管理員可以很快熟悉操作
? USB自動配置功能，網絡管理員只需插入U盤即可將鏡像配置快速部署至多個設備
? 一系列企業級功能，具有熟悉、直觀的配置和管理命令
? 最新的開放標準協議和智能集成技術，使平穩運營多供應商網絡成為可能
放心進行規模的部署
N4000系列采用彈性堆疊體系結構，可為的網絡環境提供可靠的網絡性能和高的密度。它還可以在企業從10 GbE核心部署遷移至40 GbE時，為您的網絡投資提供“未來保障”。
? 數據速率最高可達1.28 Tbps（全雙工），轉發速率最高可達952 Mpps
? 利用10/40 Gbps用戶端口堆疊能夠輕松進行擴展，在N4032上可支持最高160 Gbps，在N4064上可支持最高320 Gbps（全雙工），距離最遠可達100米
? 使用分支電纜，每個交換機最多可實現64個線速10 GbE端口，12臺設備堆疊時最多可實現672個10 GbE端口
? 熱插拔擴展模塊支持雙端口QSFP+（8個10 GbE）、四端口10GBaseT以及四端口SFP+
? 交換機最多可堆疊12臺設備，可通過靈活的10 Gbps或40 Gbps用戶端口堆疊進行管理
? 可使用免工具ReadyRails套件快速完成交換機安裝
? 終身保修
終身有限保修2可保證部分Dell Networking產品終身享有基本硬件服務（維修或更換），從而保護您的投資。
二、型號陣容

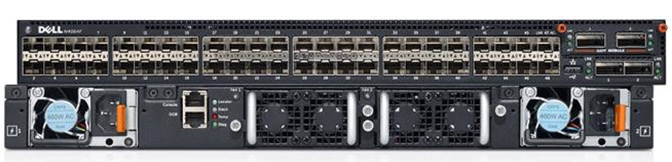

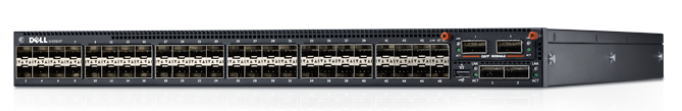

Dell Networking N4032
? 24個10 GbE RJ45自動感應(10 Gb/1 Gb)固定端口
? 使用分支電纜和可選的QSFP+模塊，最多支持32個10 GbE端口
? 1個熱插拔擴展模塊托架
? 2個熱插拔冗余電源（460瓦）
Dell Networking N4032F
? 24個10 GbE SFP+自動感應(10 Gb/1 Gb)固定端口
? 使用分支電纜和可選的QSFP+模塊，最多支持32個10 GbE端口
? 1個熱插拔擴展模塊托架
? 2個熱插拔冗余電源（460瓦）
Dell Networking N4064
? 48個10 GbE RJ45自動感應(10 Gb/1 Gb)固定端口
? 使用分支電纜、集成QSFP+端口和可選的QSFP+模塊，最多支持64個10 GbE端口
? 2個40 GbE QSFP+固定端口
? 1個熱插拔擴展模塊托架
? 2個熱插拔冗余電源（460瓦）
Dell Networking N4064F
? 48個10 GbE SFP+自動感應(10 Gb/1 Gb)固定端口
? 使用分支電纜、集成QSFP+端口和可選的QSFP+模塊，最多支持64個10 GbE端口
? 2個40 GbE QSFP+固定端口
? 1個熱插拔擴展模塊托架
? 2個熱插拔冗余電源（460瓦）
三、服務與支持
評估
網絡評估可以評估您的多供應商環境，并針對您的基礎架構運行情況提供參考點。借助專業軟件和診斷工具，我們的專家可以準確確定并揭示您的網絡問題。這些公正且深刻的分析將整合到的報告中，其中包含了有關如何提高性能、優化設備和修復問題的建議。
網絡拓撲評估
您的網絡是否復雜且混亂？我們可以詳細審核并清點網絡中的所有多供應商設備，以顯示并識別配置問題。
網絡優化評估
許多網絡中的多樣多供應商設備并未以出色的狀態運行。我們可以分析所有供應商的設備并給出建議，從而優化整個多供應商設計、微調設備并提高整個環境的性能。
應用程序性能評估
當業務應用程序和數據庫開始出現延遲的跡象或完全停止運行時，我們可以展開全面分析，以發現性能問題、隔離問題并加速整個企業基礎架構和軟件應用程序的故障排除。
VoIP評估
遷移到IP語音(VoIP)解決方案需要可支持實時語音協議的合適網絡基礎架構。模擬負載測試、分析和審查可以確定構建VoIP平臺或解決現有問題的后續步驟。
網絡安全評估
保護您的網絡免受持續攻擊。讓我們的工程師檢查并揭露可能存在的漏洞問題，并提供全面的安全設計評估。
無線站點調查
要獲得出色的無線連接，首先要進行詳細的站點調查。可以對現有基礎架構進行分析，確定射頻干擾來源并推薦合理設計和新設備合適放置位置。
部署
標準化部署服務可確保進行正確的設置和優化，以便您可以更快地開始運營并專注于日常業務。
支持和培訓
提供了多種現場和遠程支持選項，可在購買時添加。Dell ProSupport確保問題由專家診斷和解決。
咨詢
網絡咨詢服務可由技藝精湛的專業人士提供上門服務或遠程幫助，為某個項目或時間表提供項目技術協助和指導。
可用的遠程咨詢服務
? 接入分發聯網
? 虛擬化
? 網關和安全性
? Microsoft Exchange
? 無線網絡連接
? 系統管理
? 核心層/MPLS網絡
? 數據保護和恢復
? 存儲區域網絡(SAN)
? 存儲技術
比較非PoE
圖例：S - 標配；OA - 選配；N - 不提供
| 標準流量端口屬性 | N4032 | N4032F | N4064 | N4064F |
| 標準端口屬性 | 24個10 GbE RJ45自動感應(10 Gb/1 Gb/100 Mb)固定端口 | 24個10 GbE SFP+自動感應(10 Gb/1 Gb)固定端口 | 48個10 GbE RJ45自動感應(10 Gb/1 Gb/100 Mb)固定端口 | 48個10 GbE SFP+自動感應(10 Gb/1 Gb)固定端口 |
| 集成40 GbE QSFP+專用端口 | N | N | 2 | 2 |
| 堆疊屬性 | N4032 | N4032F | N4064 | N4064F |
| 最大堆疊速率（全雙工） | 160 Gbps | 160 Gbps | 320 Gbps | 320 Gbps |
| 交換機屬性 | N4032 | N4032F | N4064 | N4064F |
| 交換機結構容量（全雙工）： | 640 Gbps | 640 Gbps | 1.28 Tbps | 1.28 Tbps |
| 轉發速率 | 476 Mpps | 476 Mpps | 952 Mpps | 952 Mpps |
| 機箱 | N4032 | N4032F | N4064 | N4064F |
| 大致重量（磅） （不含模塊）： | 21.67 | 21.14 | 24.07 | 23.28 |
| 大致重量 （千克）（不含模塊）： | 9.83 | 9.59 | 10.92 | 10.56 |
| 工作環境條件 | N4032 | N4032F | N4064 | N4064F |
| 最大散熱輸出（BTU/小時） | 823.44 | 603.86 | 1,353.53 | 754.82 |
| 最大功耗(W) | 240 | 176 | 395 | 220 |
以下適用于所有N4000系列型號：
標準流量端口屬性
集成10 GbE SFP+專用端口（除標準端口外）：不提供
集成GbE 10/100/1000BASE-T RJ45組合端口：不提供
增強型以太網供電(PoE+)：不提供
每端口最大PoE功率：不提供
模塊化流量端口屬性
熱插拔擴展模塊托架：前置
10 GbE模塊支持：標配
40 GbE模塊支持：標配
支持40 GbE到4個10 GbE分支：選配
流量端口特性
自動協商速度和流量控制：標配
自動MDI/MDIX：標配
端口鏡像：標配
基于流量的端口鏡像：標配
廣播風暴控制：標配
每個端口設置皆符合高能效以太網標準：標配
包括管理配置文件在內的端口配置文件支持：標配
管理和配置端口屬性
1個RJ45控制臺/管理端口：后置
1個帶外(OOB)管理端口(10/100/1000BASE-T)：后置
1個用于配置的USB（A類）端口：前置
堆疊屬性
集成后置迷你SAS堆疊端口：不提供
用戶端口堆疊：10 Gbps或40 Gbps
最遠堆疊距離（米）：100
交換機屬性
線速第2層交換：標配
線速第3層路由：標配
CPU內存：2 GB
閃存：256 MB
數據包緩沖區內存：9 MB
板載雙固件映像：標配
用于環境監控的溫度傳感器：標配
電纜診斷：標配
光纖收發器(SFP/SFP+)診斷：標配
交換機審核支持：標配
UDLD：標配
機箱
尺寸（英寸）（高 x 寬 x 深）：1.71 x 17.08 x 18.11
尺寸（毫米）（高 x 寬 x 深）：43.43 x 433.83 x 459.99
機架高度：1U
機架安裝套件：不提供
ReadyRails?機架安裝系統，無需使用工具：標配
電源和冷卻硬件
內置熱插拔電源托架：2
熱插拔電源（隨附）：2
集成電源（不可拆卸）：不提供
外部電源：不提供
電源冗余：標配
可拆卸的風扇：標配
冗余風扇：標配
變速風扇：標配
通風：IO至PSU（正常）
工作環境條件
工作溫度（攝氏度）：0 °C至45 °C
工作溫度（華氏度）：32 °F至113 °F
存儲溫度（攝氏度）：-20 °C至70 °C
存儲溫度（華氏度）：-4 °F至158 °F
相對工作濕度：90 %
相對存儲濕度：95 %
電源(W)：460
電源效率：不低于80 %（所有工作模式下）
可選功能
模塊（可選）
2端口10 Gb BASE-T RJ45熱插拔上行鏈路模塊：不提供
2端口10 Gb SFP+熱插拔上行鏈路模塊：不提供
4端口10 Gb BASE-T RJ45熱插拔模塊：選配
4端口10 Gb SFP+熱插拔模塊：選配
2端口40 Gb QSFP+熱插拔模塊：選配
電源（可選）
適用于N2000非PoE交換機的RPS720外部電源(720 W)：不提供
適用于N2000 PoE+交換機的MPS1000外部電源(1,000 W)：不提供
200 W、熱插拔、配備V鎖，為非PoE交換機增添冗余：不提供
715 W、熱插拔，增添冗余或為所有PoE+端口充分供電：不提供
1,100 W、熱插拔，增添冗余或為所有PoE+端口充分供電：不提供
