一、概述
24端口8Gb光纖通道交換機
尋求具備超凡價值、靈活管理功能且高效節能的48端口交換機的中小型企業。
性能特點

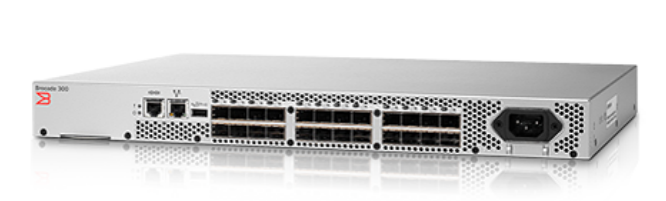

Brocade 300 - 24端口8 Gb/秒光纖通道交換機，適用于入門級和中型企業SAN。
快速可靠的8 GBps的性能
無阻塞富裕帶寬平臺，以1U外形提供的總帶寬為408 Gb/秒。
旨在通過增強的Brocade Inter-Switch Link(ISL)干線合并(Trunking)技術提高網絡性能，在一對交換機之間結合最多8個端口（速度為2、4或8 Gb/秒），合并成速度高達64 Gb/秒的單個邏輯高速干線(ISL)。
利用延長的距離支持，使原有光纖通道可擴展超過590千米。
經濟實用的可擴展性
結合多達24個采用業界領先的8 Gb/秒技術的端口，通過高可用性和按需增加端口（從8到16再到24個端口）功能，提供“隨發展需求投資”的擴展性能。
提供具有自動感應功能的8 Gb/秒技術，還可識別1、2和4 Gb/秒設備，從而幫助保護現有投資。
企業目前可使用4 Gbps 的 SFP，將來視需要再升級為8 Gbps 的 SFP；今天的投資能滿足未來需求的設計。
簡單部署和管理
使用Brocade EZSwitchSetup向導，將SAN配置簡化為3步驟點擊式任務。
含有 USB 端口以增加修復能力，方便進行固件升級及下載系統記錄文件，具有錯誤記錄功能。
具有一個易于使用、無阻塞富裕帶寬平臺，旨在消除在管理端口和電纜上所浪費的時間。
適用于各種SAN環境的卓越價值
提供雙功能，作為一個全光纖(full-fabric)FC SAN交換機或作為一個Brocade訪問網關，從而提供到任何供應商SAN環境的無縫連接。
旨在比上一代Brocade交換機的能效（瓦特/GB）提高40%，從而進一步降低數據中心的功耗和總冷卻負荷。
二、服務與支持
評估
網絡評估可以評估您的多供應商環境，并針對您的基礎架構運行情況提供參考點。借助專業軟件和診斷工具，我們的工程師可以準確確定并揭示您的網絡問題。這些公正且深刻的分析將整合到的報告中，其中包含了有關如何提高性能、優化設備和修復問題的建議。
網絡拓撲評估
您的網絡是否復雜且混亂？我們的工程師可以詳細審核并清點網絡中的所有多供應商設備，以顯示并識別配置問題。
網絡優化評估
許多網絡中的多樣多供應商設備并未以出色的狀態運行。我們可以分析所有供應商的設備并給出建議，從而優化整個多供應商設計、微調設備并提高整個環境的性能。
應用程序性能評估
當業務應用程序和數據庫開始出現延遲的跡象或完全停止運行時，我們可以展開全面分析，以發現性能問題、隔離問題并加速整個企業基礎架構和軟件應用程序的故障排除。
VoIP評估
遷移到IP語音(VoIP)解決方案需要可支持實時語音協議的合適網絡基礎架構。模擬負載測試、分析和審查可以確定構建VoIP平臺或解決現有問題的后續步驟。
網絡安全評估
保護您的網絡免受持續攻擊。讓我們的工程師檢查并揭露可能存在的漏洞問題，并提供全面的安全設計評估。
無線站點調查
要獲得出色的無線連接，首先要進行詳細的站點調查。我們可以對現有基礎架構進行分析，確定射頻干擾來源并推薦合理設計和新設備合適放置位置。
部署
標準化部署服務可確保進行正確的設置和優化，以便您可以更快地開始運營并專注于日常業務。
支持和培訓
提供了多種現場和遠程支持選項，可在購買時添加。
咨詢
網絡咨詢服務可由技藝精湛的專業人士提供上門服務或遠程幫助，為某個項目或時間表提供項目技術協助和指導。
可用的遠程咨詢服務
? 接入分發聯網
? 虛擬化
? 網關和安全性
? Microsoft Exchange
? 無線網絡連接
? 系統管理
? 核心層/MPLS網絡
? 數據保護和恢復
? 存儲區域網絡(SAN)
? 存儲技術
三、技術規格
光纖通道端口
24端口，通用（E、F、M、FL或N）
可擴展性
完整光纖體系結構，最多可有239臺交換機
標準最大支持數
6000個主動節點；單個光纖網絡最多56臺交換機，19個躍點；可應要求認證更大的網絡。
互操作性
所有Brocade交換機
性能
1.063 Gb/秒線速，全雙工；2.125 Gb/秒線速，全雙工；4.25 Gb/秒線速，全雙工；8.5 Gb/秒線速，全雙工。 1 Gb/秒、2 Gb/秒、4 Gb/秒和 8 Gb/秒的端口速度自動傳感 可以選擇對固定端口速度進行編程。 1、2、4和8 Gb/秒端口間進行速度匹配。
ISL中繼
基于幀的干線，每條ISL干線最多8個8 Gb/秒端口及可選許可；每條ISL干線最高68 Gb/秒（8個端口×8.5 Gb/秒[線路速率]）
聚合帶寬
408 Gb/秒：24個端口×8.5 Gb/秒（線路速率）×2（全雙工）
光纖網絡延遲
700納秒，無爭用，8 Gb/秒速度的直通路由
最大幀大小
2112字節有效載荷
服務類別
Class 2、Class 3、Class F（交換機間幀）
端口類型
FL_Port、F_Port、E_Port、M_Port（鏡像端口），以及基于交換機類型的自我發現 (U_Port)；N_Port（如果使用訪問網關功能）
數據流量類型
支持單播、多播（255組）和廣播的光纖交換機
介質類型
4 Gb/秒： 需要Brocade熱插拔、小型可插拔(SFP)、LC連接器；4 Gb/秒短波激光(SWL)；4 Gb/秒長波激光(LWL)；4 Gb/秒超長波激光(ELWL)；距離取決于光纖電纜和端口速度
8 Gb/秒： 需要Brocade熱插拔SFP+、LC連接器；短波激光(SWL)；距離取決于光纖電纜
結構服務
簡單名稱服務器(SNS)；注冊狀態更改通知(RSCN)、NTP v3、可靠的承諾服務(RCS)、動態路徑選擇(DPS)、Brocade高級分區（默認分區、端口/WWN分區、廣播分區）、NPIV、FDMI、管理服務器、FSPF、光纖監測；ISL中繼；高級性能監測、自適應網絡（每個數據流QoS、入口速率限制、通信隔離、光纖動態配置；應用程序“Top Talkers”報告）、增強的組管理、集成式路由、IPFC
選項
架裝型導桿套件（固定、滑動、中間安裝）
管理
支持的管理軟件
Telnet、HTTP、SNMP v1/v3（FE MIB、FC管理MIB）；審核、系統日志、更改管理跟蹤；EZSwitchSetup向導；Brocade高級Web工具；Brocade EFCM 標準/企業9.x（可選）；Brocade光纖管理器（可選：僅限FOS環境；與SMI-S兼容、SMI-S腳本工具包、管理域；選擇附加功能的試用許可。
管理訪問
10/100以太網(RJ-45)、帶內光纖通道；串行端口(RJ-45)；USB；通過Brocade EFCM和Brocade光纖管理器 啟用的自動通報 集成
診斷
開機自檢和嵌入式聯機/脫機診斷程序，包括RAStrace 日志、環境 監測、無干擾daemon重啟、FCping和Pathinfo (FC traceroute)、端口鏡像 （SPAN端口）。
機箱包含項
物理規格
盤柜
機架大小1U
寬度42.88厘米（16.88英寸）
高度4.29厘米（1.69英寸）
長度30.66厘米（12.07英寸）
重量4.2千克（9.3磅），含一個電源，不含SFP
工作環境
溫度
運行：0°C至40°C（32°F至104°F）
非運行：-25°C至70°C（-13°F至158°F）
濕度
運行：10%至85%非冷凝
海拔
運行：最高3000米（9,842英尺）
儲存：最高12千米（39,370英尺）
撞擊
運行：20G，6 ms，半正弦
非運行：半正弦，33G，11 ms，3/eg Axis
振動
運行：0.5G，正弦，0.4G，隨機，5至500 Hz
非運行：2.0G，正弦，1.1G，隨機，5至500 Hz
氣流
高速：23 CFM (cu. ft./min)
低速：18 CFM
電源選項1
最大輸出
75瓦
系統功耗
最大57瓦（24個端口，速度為8Gb/秒），一般情況48瓦
標稱輸入電壓
100至240 VAC，通用
輸入線路頻率
47至63 Hz
最小輸入電壓
85 VAC
最大輸入電壓
264 VAC
BTU rating（80%效率）
195 BTU/小時
涌入電流
電壓在240Vac時為21.5安培
